Var värdena kommer ifrån
Den karakteristiska snölasten s_k (kN/m²) och referensvindhastigheten v_b (m/s) läses ur snö- och vindzonpolygonerna i Boverkets EKS 11, uppslagna vid husets latitud och longitud i en PostGIS-tabell. Nära en zongräns tas det högre värdet och resultatet flaggas ”nära gräns” och offerten säger ”kontrollera på plats”. När ingen polygon innehåller punkten — inga koordinater eller inga zondata — används kommunens värden i stället, från den kommun du eller husägaren valt, annars från den kommun geokodaren gav. Kommunvärdet (reserven) räknas bara som ett förslag: den ligger under tillförlitlighetströskeln om inte en administratör verifierat den raden.
Varje resultat bär en tillförlitlighet — låg, medel, hög eller verifierad — och den lägre av snö- och vindtillförlitligheten avgör. Värden på eller över tröskeln (medel som standard) blir fakta i kalkylen och på offerten. Under den tillfrågas husägaren om s_k och v_b, eller kan svara att installatören fyller i dem, och offertkortet frågar då dig.
Indata du eller kunden kan ändra
Fyra indata går in i beräkningen: terrängkategori 0 till IV (standard III), byggnadshöjd 2,5 till 30 m (standard nockhöjden i 3D-modellen), säkerhetsklass 2 eller 3 (standard 2) och om det sitter ett snörasskydd ovanför panelerna. På offertkortet kan du också skriva in s_k och v_b själv; ett inskrivet par ersätter alltid kartvärdena, kartvärdena ligger kvar som förslag, och ett ensamt värde används inte. En husägare som skrivit in värden i kalkylen skickar dem med förfrågan, märkta som inskrivna av husägaren.
Ett zondiagram per takyta
Varje takyta delas i celler vid varje zonkant, och varje cell visar den zon som är dimensionerande över alla vindriktningar — vind mot endera takfoten och mot endera gaveln — det fall som ger den högsta dimensionerande lyftkraften i cellens mitt. En panel räknas i den värsta zon dess yta rör vid, så en panel som ritats delvis in i ett kantband räknas i det bandet, och takytans värsta zon styr krokarna. Diagrammet ritas från den sparade takytan: bredd, fallängd, lutning, taktyp, höjd och fotavtryck.
Vart värdena tar vägen

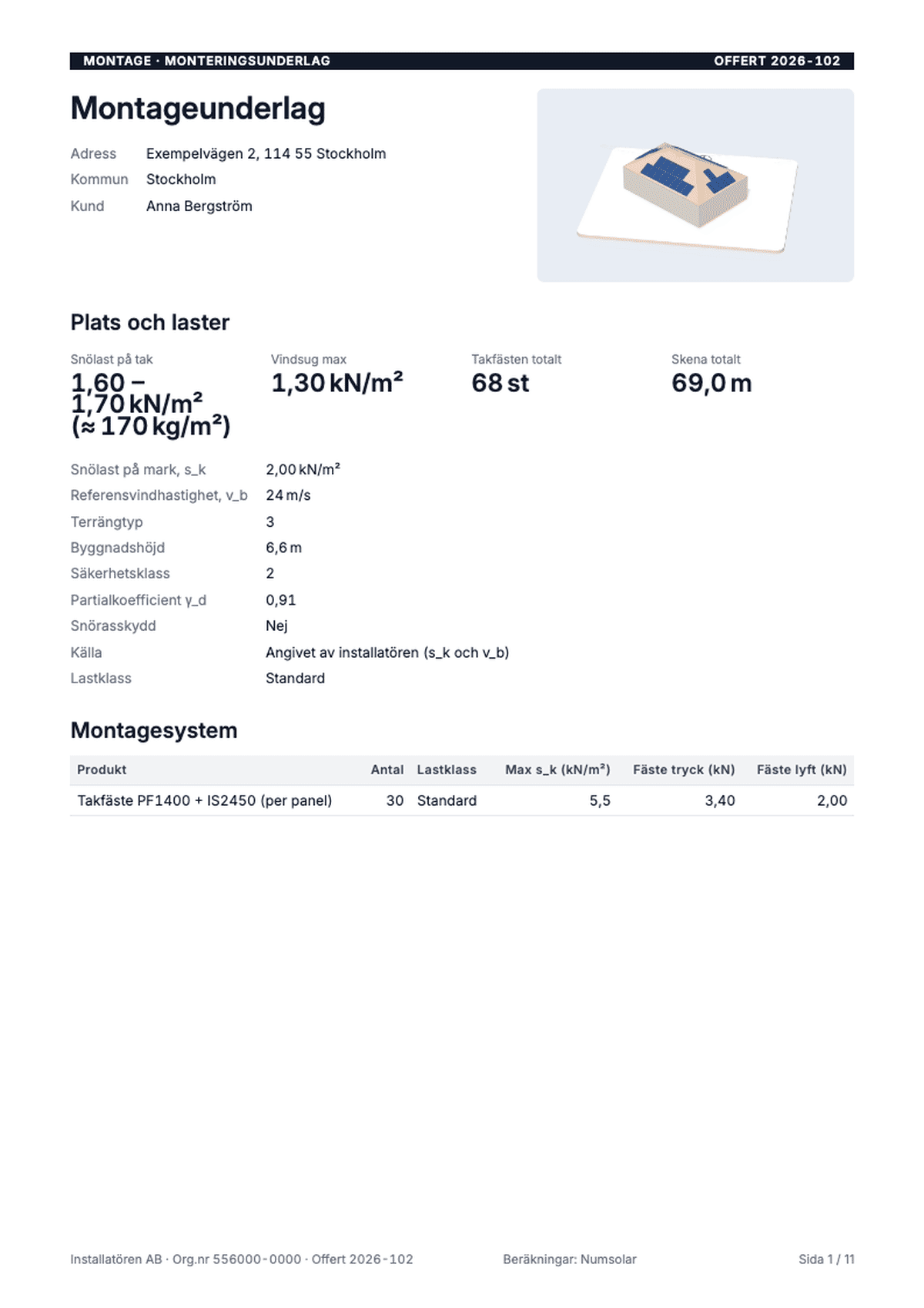

I den publika kalkylen ser kunden lasterna i en egen panel. På din offert ligger lasterna på kortet och i de fakta som paketreglerna läser, så en regel kan välja montage per zon. Ändringarna sparas på offertens kravpost, bara i din organisation, och projektsidan visar samma värden. Kartan på startsidan visar s_k och v_b för varje plats i Sverige; håll muspekaren över, tryck eller skriv en kommun eller koordinater.
En uppskattning för offerten, bara Sverige
Det här är en uppskattning för en offert, inte en hållfasthetsberäkning: zonvärdena, terrängkategorin och byggnadshöjden är indata en människa bekräftar, och montagesystemets egen dokumentation avgör vad taket och krokarna bär. EKS-metoden gäller bara Sverige; en adress utanför Sverige får inga laster, inget kort och inga fakta.
