Strängar per växelriktaringång
Planen utgår från varje takyta som har paneler: raderna från takfoten och uppåt, panelerna längs takfoten, takytans lutning och väderstreck. Växelriktaren är den i den valda installatörens paket; utan en sådan används en referensprofil dimensionerad efter anläggningens STC-effekt, och när layouten inte fyller dess ingångar stegar planen till nästa större profil, högst 3 gånger, och antecknar varje steg. En installatörs växelriktare byts aldrig ut. Resultatet är en uppsättning strängar per MPPT-ingång med antal paneler, spänning och ström, kontrollerade mot växelriktarens startspänning, MPPT-fönster, högsta likspänning och ingångsströmmar.
Strängar som följer skuggan
Med solen, träden och takets hinder som miljö grupperas panelerna efter skugga över årets timtabeller, så att en skuggad panel inte drar ner en hel sträng. Planen redovisar sedan det elektriska utbytet för det valda antalet strängar mot det ideala och mot den rent geometriska grupperingen, en rad med alternativ per möjligt antal strängar, och varje strängs missanpassningsförlust från modellen i stället för från en regeltabell. Planer med mikroväxelriktare eller MPPT per panel har inget antal strängar att välja: varje panel har sin egen MPPT.
Kablar runt hinder, minst kabel i serie
Varje takytas skorstenar, takfönster och andra hinder projiceras på takplanet, och byglarna mellan panelerna och hemledningarna nedför takfallet dras runt dem med 0,1 m marginal, så metrarna i tabellen är de dragna; en omväg längre än modulkablarna lägger till sin förlängningskabel. Inom en sträng är serieordningen och de två ändpanelerna de som ger minst kabel, och planen anger hur många meter det sparar mot den enkla radordningen. En takyta med 110 paneler och 10 hinder planeras på ungefär 30 ms.
Dimensionerande temperaturer efter breddgrad
Kallkontrollen använder tomgångsspänningen vid ett dimensionerande minimum som följer husets breddgrad: −25 °C söder om 60° N, −30 °C från 60° till 64° N och −35 °C norr om 64° N. Varmkontrollen använder spänningen vid maxeffekt vid en celltemperatur på 70 °C för takparallellt montage (65 °C för uppvinklat montage). Båda jämförs med växelriktarens gränser, och rapporten visar spänningsbilderna för juni och december.
Strängrapporten och enlinjeschemat

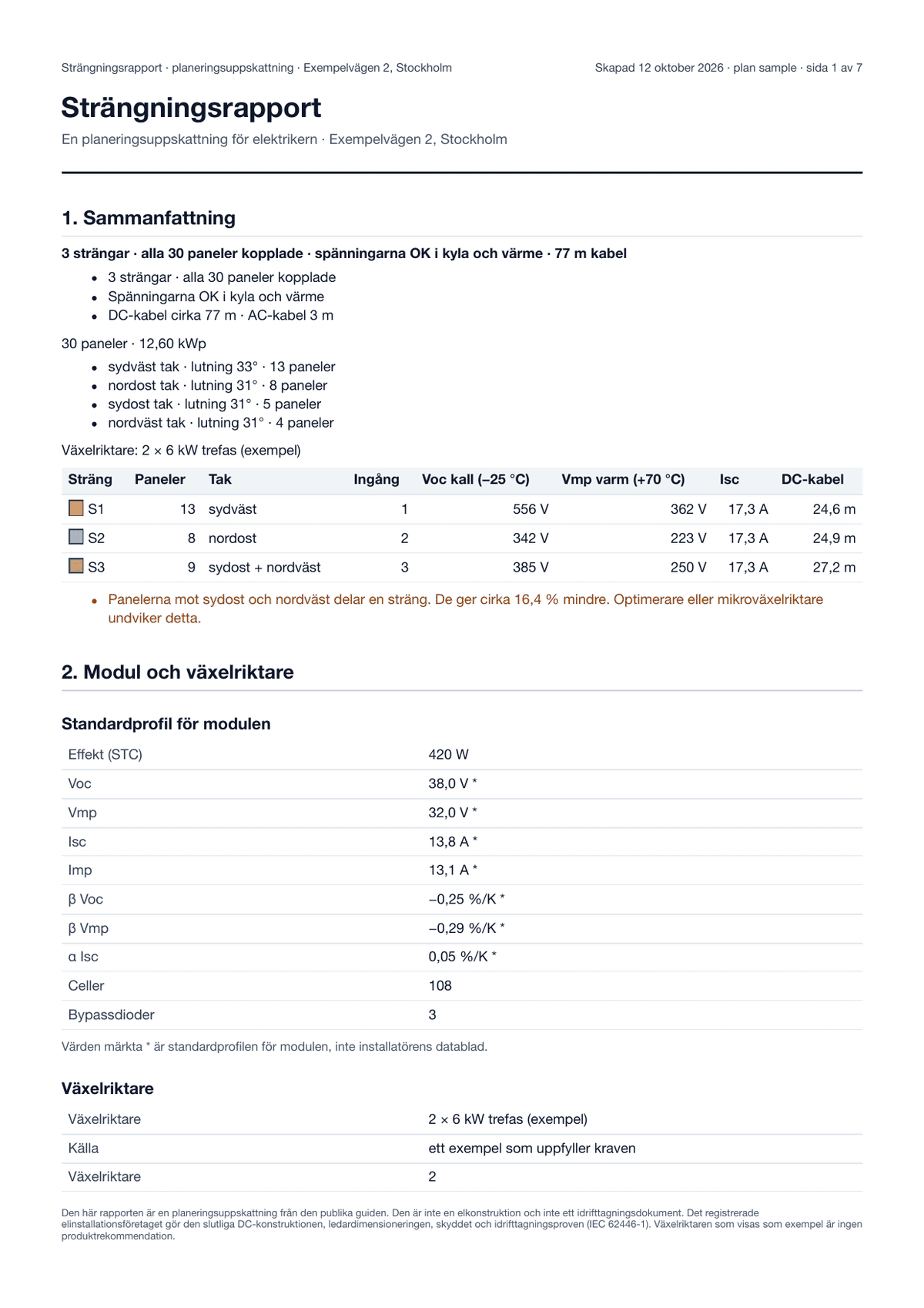

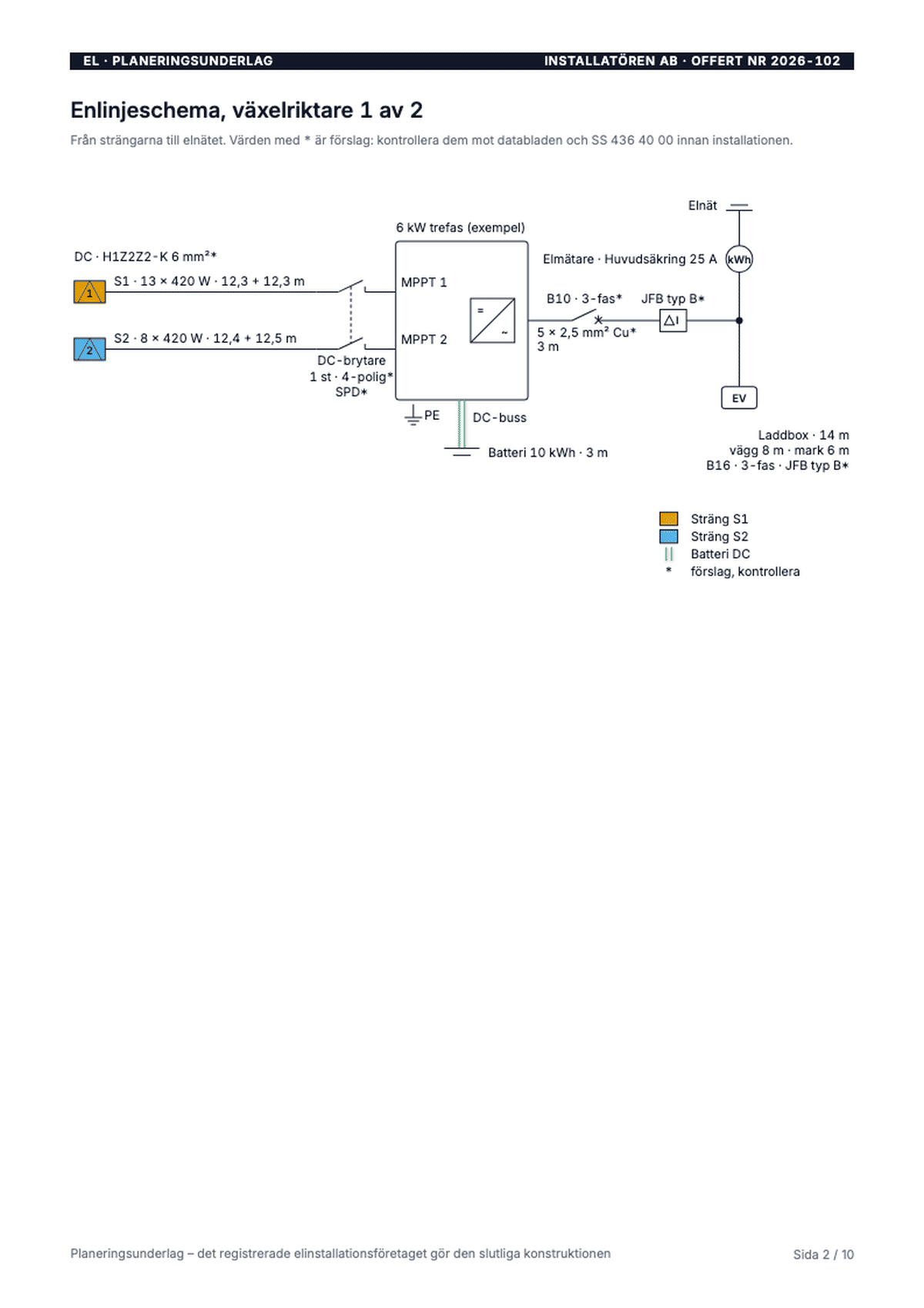

Strängrapporten som PDF listar varje tal i kabelpanelen: varje strängs paneler i serieordning med takdiagrammet, Voc och Isc vid båda dimensionerande temperaturerna, kabellängder, växelriktarens gränser, antagandena, standarderna och friskrivningen. Den renderas en gång per planversion och cachas; en ny körning eller en ändring i scenen ger en ny version. Kabelmallen lägger till ett enlinjeschema per växelriktare med strängar och antal paneler, skydd, kabeltyper och längder, batteri, elbilsladdare och elnätet, och tillämpar en DC-lastfrånskiljare per växelriktare som bryter alla använda MPPT-ingångar samtidigt, enligt SS 436 40 00 och IEC 60364-7-712.
Allt detta är en planeringsuppskattning. Det registrerade elinstallationsföretaget gör den slutliga dimensioneringen, väljer skydd och kablar och ansvarar för installationen; rapportens skyddsvärden är märkta som förslag.
